التدفئة المركزية الأرضية: كيف تعمل وكيف يتم تصميمها؟

التدفئة المركزية الأرضية

التدفئة المركزية الأرضية: كيف تعمل؟

التدفئة المركزية الأرضية توزع الحرارة من أسفل الغرفة عبر شبكة يتم تركيبها تحت طبقات الأرضية. نجاح النظام لا يعتمد على الأنابيب وحدها، بل على حساب الأحمال الحرارية، العزل، توزيع الدوائر، مصدر الحرارة، التحكم، وطريقة التنفيذ قبل إغلاق الأرضيات.

لذلك من الأفضل دراسة النظام مبكرًا أثناء التشطيب أو التجديد، لأن كثيرًا من عناصره تكون مخفية بعد الانتهاء من الأرضيات ويصعب تعديلها لاحقًا بدون أعمال إضافية.

ما مكونات نظام التدفئة الأرضية؟

النظام المائي يتكون عادةً من شبكة أنابيب موزعة داخل المناطق المطلوب تدفئتها، مجمعات توزيع، مضخة أو مجموعة دوران حسب التصميم، مصدر حرارة، عزل مناسب، ووحدات للتحكم في درجات الحرارة.

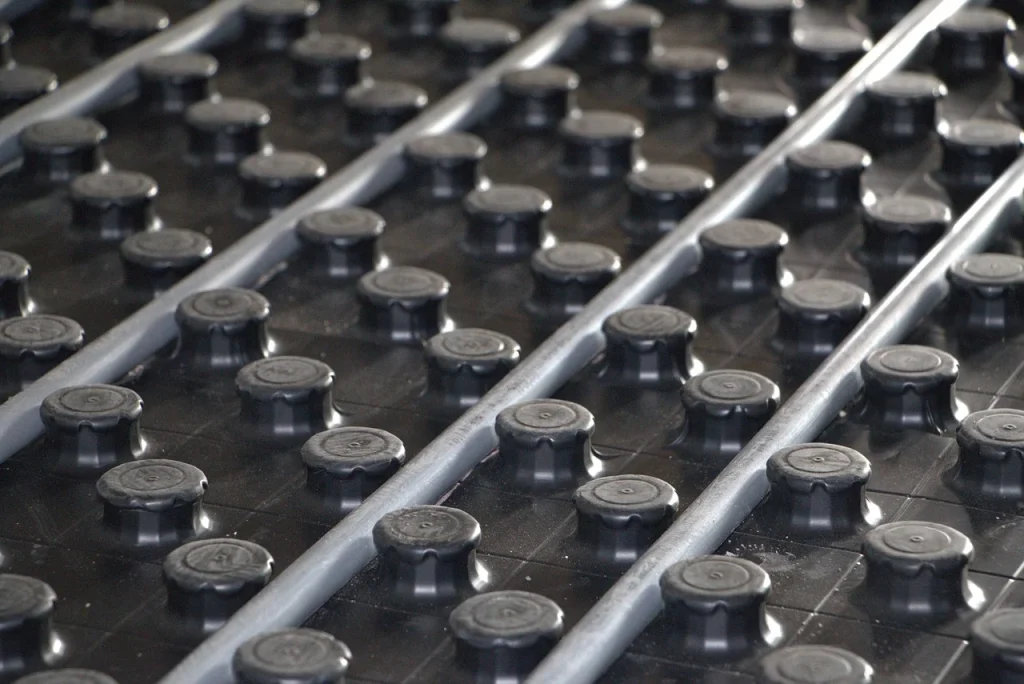

نظام تدفئة أرضية أثناء التركيب قبل إغلاق الأرضيات

حساب الأحمال الحرارية

قبل تحديد أطوال الدوائر أو درجات التشغيل، يجب معرفة مقدار الحرارة التي تحتاجها كل غرفة. الحمل الحراري يتأثر بمساحة الغرفة، ارتفاع السقف، نوع الجدران والنوافذ، مستوى العزل، اتجاهات الواجهات، وطبيعة الاستخدام.

استخدام تقدير موحد لكل الغرف قد يؤدي إلى مناطق أدفأ من اللازم وأخرى لا تصل إلى درجة الراحة المطلوبة، لذلك يفضل التعامل مع كل منطقة حسب ظروفها.

أهمية العزل تحت النظام

العزل يساعد على توجيه جزء أكبر من الحرارة ناحية المساحة المطلوب تدفئتها بدل انتقالها إلى الأسفل. اختيار نوع وسمك العزل يعتمد على طبقات الأرضية وطبيعة المبنى والتصميم الحراري، لذلك لا توجد سماكة واحدة تناسب كل مشروع.

تقسيم الغرف إلى مناطق تحكم

من أهم مزايا التصميم الجيد إمكانية تقسيم المنزل أو المنشأة إلى Zones حسب الاستخدام. غرف النوم قد تحتاج أوقات تشغيل مختلفة عن مناطق المعيشة، وقد تختلف درجات الحرارة المطلوبة بين المساحات. وجود تحكم مستقل يساعد على ضبط النظام بصورة أدق.

توزيع الأنابيب والمسافات بينها

شكل توزيع الأنابيب والمسافات بينها يرتبط بالحمل الحراري لكل منطقة ونوع الأرضيات ودرجة حرارة المياه التصميمية. لا ينبغي اعتماد توزيع عشوائي أو تكرار نفس المسافات في كل الغرف بدون حساب.

مصدر الحرارة

شبكة الأرضية تحتاج إلى مصدر حرارة مناسب للتصميم. اختيار المصدر يعتمد على قدرة المشروع وطبيعة التشغيل والبنية المتاحة. المهم هو أن يعمل المصدر مع درجات التشغيل والتدفقات المطلوبة للنظام، وليس مجرد اختيار جهاز بقدرة كبيرة.

المجمعات والتحكم

مجمع التوزيع يساعد على إدارة الدوائر المختلفة وموازنة التدفق بينها. كما يمكن ربط مناطق النظام بوسائل تحكم مختلفة حسب التصميم. جودة الموازنة مهمة حتى لا تحصل دائرة على تدفق أكبر من غيرها بشكل يؤثر على توزيع الحرارة.

أنابيب التدفئة الأرضية قبل تغطية طبقات الأرضية

اختبار الضغط قبل إغلاق الأرضية

من أهم مراحل التنفيذ اختبار الشبكة قبل تغطيتها. الهدف هو التأكد من سلامة الدوائر والوصلات وعدم وجود تسريب يمكن أن يصبح الوصول إليه صعبًا بعد إغلاق الأرضية. يجب أن يتم الاختبار وفق متطلبات التصميم والمكونات المستخدمة.

هل كل أنواع الأرضيات مناسبة؟

نوع التشطيب يؤثر على انتقال الحرارة من الشبكة إلى الغرفة. لذلك يجب أخذ مقاومة طبقات الأرضية والتشطيب النهائي في الاعتبار أثناء التصميم. بعض التشطيبات تنقل الحرارة بطريقة مختلفة عن غيرها، وهو ما ينعكس على إعدادات النظام وأدائه.

متى تكون التدفئة الأرضية مناسبة؟

  • عند التخطيط للنظام أثناء مرحلة التشطيب أو التجديد.
  • عندما يكون توزيع الحرارة المتجانس أولوية في التصميم.
  • عند الرغبة في تقليل الوحدات الظاهرة على الجدران داخل المساحات.
  • عندما يسمح تكوين الأرضيات بتنفيذ طبقات النظام بالشكل المطلوب.

أخطاء يجب تجنبها قبل التنفيذ

  • البدء في التركيب بدون حساب أحمال حرارية.
  • إهمال العزل أسفل الشبكة.
  • عدم تقسيم المساحات إلى دوائر ومناطق منطقية.
  • إغلاق الأرضية قبل اختبار الشبكة.
  • عدم توثيق مسارات الأنابيب قبل تغطيتها.
  • اختيار مصدر الحرارة بمعزل عن باقي النظام.

الخلاصة

التدفئة المركزية الأرضية منظومة متكاملة وليست مجرد أنابيب أسفل البلاط. التصميم يبدأ بحساب الأحمال والعزل، ثم توزيع الدوائر واختيار مصدر الحرارة والتحكم، وينتهي بالاختبار والموازنة قبل التشغيل. التخطيط المبكر يقلل صعوبة التعديلات لاحقًا ويساعد على الوصول إلى توزيع حراري أكثر اتزانًا.
